型号代码说明
LTH – 300X27 W/G/B/R
| | |
条形光源 外形尺寸 光源颜色
产品描述

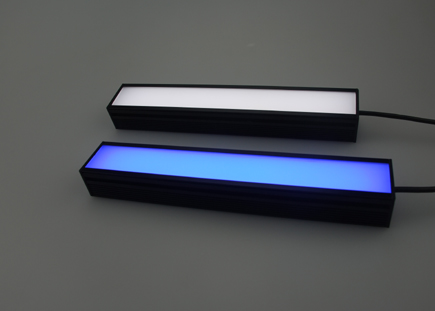

Ose条形光源有窄条形、宽条形和贴片高亮型三种。条形光源把LED高密度排列在电路板上，根据其设计特点，安装角度可以进行调解，并且可以任意角度照射在被测物体表面，适应范围广。可以根据不同需求选窄型集中照射，也可选择宽型大范围扩散照射；避免相机看到LED颗粒且要求高亮度，还可以选贴片高亮型照射。框格式构造和原有安装孔，可以根据使用环境自由安装。也可配散射板作被光源使用。
附加信息
|
峰值波长 |
白色：6500K(色温) 红色：623nm 蓝色：463nm 绿色：523nm红外：850nm 紫外：400nm |
|
光源控制器 |
1、模拟控制器 2、数字控制器 |
|
可选配件 |
1、全透明漫反射板 2、半透明漫反射板3、偏振片3、延长线：可根据要求定制 |
产品型号规格参数
|
系列 |
型号 |
长度(mm) |
宽度(mm) |
高度 (mm) |
电压/功率 （W/B/G） |
电压/功率 (R/IR) |
|
18系列 贴片LED |
LTH-150*18X |
154 |
24 |
26 |
24V/2.7W |
24V/2.7W |
|
LTH-200*18X |
204 |
24 |
26 |
24V/4.5W |
24V/4.5W |
|
|
LTH-250*18X |
254 |
24 |
26 |
24V/5.4W |
24V/5.4W |
|
|
LTH-300*18X |
304 |
24 |
26 |
24V/7.2W |
24V/7.2W |
|
|
LTH-400*18X |
404 |
24 |
26 |
24V/9W |
24V/9W |
|
|
LTH-450*18X |
454 |
24 |
26 |
24V/9.6W |
24V/9.6W |
|
|
LTH-600*18X |
604 |
24 |
26 |
24V/11.4W |
24V/11.4W |
|
|
LT-1200*18X |
1204 |
24 |
26 |
24V/23W |
24V/23W |
|
|
27系列 贴片LED |
LTH-300*27X |
304 |
35 |
26 |
24V/12W |
24V/12W |
|
LTH-450*27X |
454 |
35 |
26 |
24V/16W |
12V/162W |
|
|
LTH-600*27X |
604 |
35 |
26 |
24V/19W |
24V/19W |
|
|
※光源尺寸可根据客户要求定制 |
||||||
条形光源应用及其广泛，可用于检测印刷品上的文字，保鲜膜破损，传送带损伤，纸张印刷质量，宽条形光源可检测票据表面污点，字符，条形码，纸张的厚薄、折皱等。
检测端子连接器缝隙
检测丝织品上的商标
检测对象：丝织品 光源型号：LT-86*28 效果：商标清晰可见
检测条形码上的字符
检测对象：条形码 光源型号：LT-52*18 效果：字符清晰可见
检测塑胶件印刷质量
检测对象：塑胶件 光源型号：LT-150*28 效果：印刷质量对比明显
