型号代码说明
RIND – 120 – 6R – 3 0W/G/B/R
| | | | |
散射光源 外径 LED排数 角度 颜色
产品特点

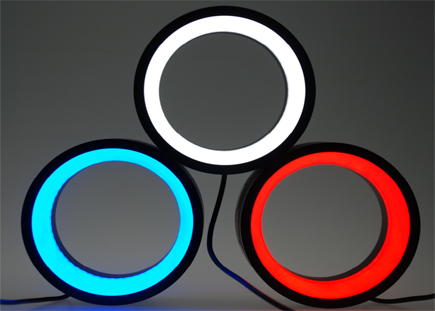

OSe散射型光源采用独特的照射结构，从LED发出的光均匀的扩散照射，而且这种均匀的范围不会随高度的变化而改变，同时采用柔性线路板以0°照射角度固定，经折射后低角度照射在被测物体上，能够对目标区域进行高效的低角度照明，从而强化表面特征（如激光浮刻或蚀刻标识）或表面缺陷的对比度。
附加信息
|
峰值波长 |
白色：6500K(色温) 红色：623nm 蓝色：463nm 绿色：523nm红外：850nm 紫外：400nm |
|
光源控制器 |
1、模拟控制器 2、数字控制器 |
|
可选配件 |
延长线：可根据要求定制 |
产品型号规格参数
|
型号 |
LED排数 |
外径(mm) |
内径 (mm) |
高度 (mm) |
电压/功率（W/B/G） |
电压/功率 (R/IR) |
|
RIND-70-2R-60X |
2 |
70 |
35 |
40 |
24V/4.8W |
12V/1.6W |
|
RIND-100-2R-60X |
2 |
100 |
73 |
40 |
24V/7.1W |
24V/2.4W |
|
RIND-136-3R-60X |
3 |
136 |
95 |
40 |
24V/9.5W |
24V/4.5W |
|
※光源尺寸可根据客户要求定制 |
||||||
备注：产品型号中X，代表颜色有：R（红）,G（绿）,B（蓝）,W（白）,IR（红外），
UV（紫外）。散射型环形光源常应用在被测物体需要均衡的表面照明并且避免反光和耀斑的场合，如检测BGA QFP位置，检测集成电路料带，管脚字符，连接件管脚间距及便宜以及检测金属表面划伤等多种场合。
检测包装袋上的字符 检测对象：包装袋 光源型号：RIN-100-2R-60D 效果：字符清晰可见
检测金属表面缺陷 检测对象：圆形金属片 光源型号：RIN-100-2R-60D 效果： 金属表面缺陷清晰可见
