产品特点

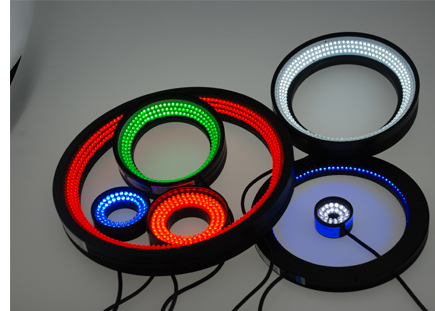

Ose环形光源是将高密度LED阵列置于伞状的结构中，在照明光源中央区域产生集中的强光。利用柔性板和不同LED颗粒可以做出不同发光角度和不同颜色的光源，更能突出我们需要的被测物体的信息；
|
|
采用特殊的散热材料及散热结构，可成功抑制由LED发热导致的温度上升，延长光源的使用寿命，降低光源的亮度衰减；
采用新控制技术，使光源亮度均匀，应用安全、稳定；
为解决反光问题，可选漫反板导光板，使光线均匀，柔和。
附加信息
|
峰值波长 |
白色：6500K(色温) 红色：623nm 蓝色：463nm 绿色：523nm红外：850nm 紫外：400nm |
|
光源控制器 |
1、模拟控制器 2、数字控制器 |
|
可选配件 |
1、全透明漫反射板 2、半透明漫反射板3、偏振片3、延长线：可根据要求定制 |
产品型号规格参数
|
角度 |
型号 |
LED排数 |
外径(mm) |
内径 (mm) |
高度 (mm) |
电压/功率 （G/B/W） |
电压/功率 (R/IR) |
|
0度 |
RIN-35-2R-0X |
2 |
35 |
14 |
18 |
24V/3.0W |
24V/2.0W |
|
RIN-50-2R-0X |
2 |
50 |
25 |
19 |
24V/3.2W |
24V/2.2W |
|
|
RIN-70-3R-0X |
3 |
70 |
35 |
22 |
24V/6W |
24V/3.2W |
|
|
RIN-90-4R-0X |
4 |
90 |
30 |
18 |
24V/7.5W |
24V/3W |
|
|
RIN-120-5R-0X |
5 |
120 |
58 |
20 |
24V/12W |
24V/8.5W |
|
|
10度 |
RIN-90-6R-10X |
6 |
90 |
30 |
22 |
24V/8.5W |
24V/3.6W |
|
15度 |
RIN-32-2R-15X |
2 |
32 |
14 |
18 |
24V/3.0W |
24V/2.0W |
|
RIN-90-4R-15X |
4 |
90 |
45 |
22 |
24V/7.5W |
24V/5.5W |
|
|
20度 |
RIIN-38-2R-20X |
2 |
38 |
16 |
17 |
24V/1.2W |
12V/1W |
|
RIN-50-2R-20X |
2 |
60 |
36 |
12 |
24V/1.9W |
24V/1.7W |
|
|
30度 |
RIN-32-2R-30X |
2 |
32 |
10 |
16.5 |
24V/0.7W |
12V/0.6W |
|
RIN-50-2R-30X |
2 |
50 |
26.5 |
14 |
24V/3W |
24V/2W |
|
|
RIN-70-3R-30X |
3 |
70 |
35 |
22 |
24V/6.5W |
24V/3.2W |
|
|
RIN-120-3R-30X |
3 |
120 |
85 |
22 |
24V/11.5W |
24V/8W |
|
|
RIN-120-6R-30X |
6 |
120 |
60 |
32 |
24V/14W |
24V/4.7W |
|
|
RIN-150-4R-30X |
4 |
150 |
105 |
26 |
24V/17.6W |
24V/16.5W |
|
|
RIN-180-4R-30X |
4 |
180 |
120 |
23.5 |
24V/21W |
24V/11.3W |
|
|
45度 |
RIN-70-3R-45X |
3 |
70 |
37 |
21 |
24V/6W |
24V/4W |
|
RIN-90-3R-45X |
3 |
90 |
57 |
21 |
24V/7W |
24V/4.8W |
|
|
RIN-120-4R-45X |
4 |
120 |
80 |
29 |
24V/12.5W |
24V/8.5W |
|
|
60度 |
RIN-100-3R-60X |
3 |
100 |
70 |
25 |
24V/6W |
24V/4W |
|
RIN-132-3R-60X |
3 |
132 |
96 |
24 |
24V/13W |
24V/7W |
|
|
RIN-150-4R-60X |
4 |
150 |
116 |
28 |
24V/16W |
24V/10W |
|
|
RIN-180-4R-60X |
4 |
180 |
135 |
26 |
24V/17.8W |
24V/10W |
|
|
RIN-208-3R-60X |
3 |
208 |
172 |
23 |
24V/18.5W |
24V/9.7W |
|
|
75度 |
RIN-120-3R-75X |
3 |
120 |
96 |
24.5 |
24V/11W |
24V/4.6W |
|
90度 |
RIN-75-1R-90X |
1 |
75 |
46 |
11 |
24V/3W |
24V/0.95W |
|
RIN-96-1R-90X |
1 |
96 |
60 |
11 |
24V/4.8W |
24V/1.7W |
|
|
RIN-96-2R-90X |
2 |
|
|
|
24V/6W |
24V/2.5W |
|
|
RIN-146-1R-90X |
1 |
146 |
110 |
11 |
24V/5.3W |
24V/1.9W |
|
|
RIN-206-1R-90W |
1 |
|
|
|
24V/6.8W |
24V/4.6W |
|
|
多角度 |
RIN-80-3R-3C |
3 |
80 |
24 |
24.5 |
24V/5W |
|
|
RIN-210-9R-4C |
9 |
210 |
70 |
70 |
24V/1200W（频闪模式） |
||
|
※光源角度、外径可根据客户要求定制 |
|||||||
备注：产品型号中X，代表颜色有：R（红）,G（绿）,B（蓝）,W（白）,IR（红外），UV（紫外）。
典型应用
直射型环形光源可用于检测BGA焊点、集成芯片的SOP管脚；检测印刷电路板部件的有无；检测IC的印签、条形码、塑料瓶盖内橡胶圈有无及厚薄；检测药片缺失和颗粒破损；检测轴承表面损痕；读取刻印、文字等；低角度环形灯对于检测表面划痕和污点、金属镀层表面鼓泡特别有效。
检测芯片上字符有无 检测对象：芯片 光源型号：RIN-70-3R-30 效果：字符清晰完整
检测白色陶瓷表面瑕疵 检测对象：陶瓷圈 光源型号：RIN-70-3R-0 效果：有瑕疵且清晰可见
检测电路板部件及焊点 检测对象：电路板 光源型号：RIN-70-3R-0& RIN-100-3R-60 效果：部件及焊点完整
检测镀层表面鼓泡 检测对象：金属镀层 光源型号：RIN-96-1R-90 效果：金线清晰可见
