Fujinon

Fujinon 超高清1200万像素 HF-12M系列

产品概述:

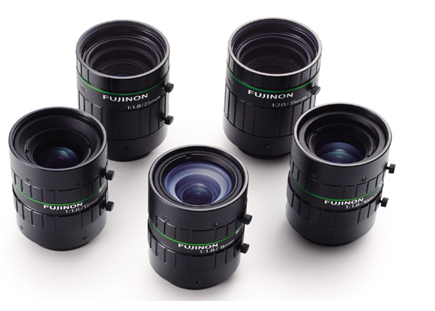

“FUJINON HF-12M系列”镜头作为制造生产线产品检查及测量中所使用的机器视觉摄像机镜头的高端系列,对应2/3型感应器・2.7µm像素间距,可在多样的安装条件下实现图像由中心至外围的均一平稳的高解像性能。产品线中有焦距不同的5款机型,用户可根据不同的用途,选取合适的焦距和视角。下载产品手册
功能特点

(1)符合高级系列的高光学性能
● 在客户使用频度较高的光圈值F4及拍摄距离50cm的情况下,将光圈调整至镜头镜筒部上标记的橘色F4指标,就能实现图像全范围的、高于2.1µm像素间距(相当于2/3型感应器・1200万像素)的高解像性。


● 确保可对应图像全范围2.7µm像素间距(相当于2/3型感应器・8百万像素)的超高解像性能。发挥出高水平光学性能,可准确解析每一个像素,有利于尺寸检查・外观检查的稳定进行。
(2)依托富士能独有的高解像性能“4D High Resolution”,可在多样的安装条件下实现图像由中心至外围的高解像度。
● 一般的机器视觉用镜头,会因拍摄距离及光圈值变动导致解像性能降低。而“HF-12M”依托富士能独有的高解像性能“4D High Resolution”,可确保图像由中心至外围的高解像性能,并能有效抑制拍摄距离及光圈值变动造成的解像性能低下的问题。这样一来,就能确保在范围宽广的各种安装・拍摄条件下维持一贯的性能,获取高解像性的图像。
(3)对安装时作业性・高信赖性的追求
● 该系列作为可对应2.7µm像素间距的超高解像度镜头的同时,全部5款机型都达到了外径Φ33mm的紧凑尺寸。即使安装场地受限,也可灵活应对。

● 一般机器视觉用镜头所采用的光圈・聚焦用固定旋钮,都会有螺丝部分从镜头外径范围突出,会对系统的安装・设计产生制约。而“HF-12M”在以往的固定用旋钮的基础上,增加了无旋钮的小型螺丝。适用这种螺丝,螺丝部分就不会从镜头外径范围突出,提高了系统安装・设计的自由度。
● 采用了金属镜筒,确保镜头的耐久性和坚固性。
(4) 业内顶级0.05%以下的低畸变设计
● 在尺寸测量等要求精度的用途中,该系列镜头可凭借富士独有的光学设计彻底抑制“畸变”问题。实现业内顶级的0.05%以下的低畸变。
● 适用非球面玻璃模压透镜,实现小型化与低畸变的并存。


规格参数

HF818-12M

焦距(mm)

8

光圈范围

F1.8-F22

视角(H X V)

56.9°X43.9° (2/3″)

聚焦范围(mm)

∞-100

操作方式:聚焦

手动

操作方式:光圈

手动

滤色镜直径(mm)

M30.5 X 0.5

接口

C-mount

重量(g)

95

感应尺寸

2/3″

畸变率(%)

-1.03

直径(mm)

Φ33 X 48.5

HF1218-12M

焦距(mm)

12

光圈范围

F1.8-F22

视角(H X V)

39.3°X30.0°(2/3″)

聚焦范围(mm)

∞-100

操作方式:聚焦

手动

操作方式:光圈

手动

滤色镜直径(mm)

M30.5 X 0.5

接口

C-mount

重量(g)

85

感应尺寸

2/3″

畸变率(%)

0.18

直径(mm)

Φ33 X 52.5

HF1618-12M

焦距(mm)

16

光圈范围

F1.8-F22

视角(H X V)

30.8°X23.3°(2/3″)

聚焦范围(mm)

∞-100

操作方式:聚焦

手动

操作方式:光圈

手动

滤色镜直径(mm)

M30.5 X 0.5

接口

C-mount

重量(g)

90

感应尺寸

2/3″

畸变率(%)

-0.03

直径(mm)

Φ33 X 52.5

HF2518-12M

焦距(mm)

25

光圈范围

F1.8-F22

视角(H X V)

20.0°X15.1°(2/3″)

聚焦范围(mm)

∞-100

操作方式:聚焦

手动

操作方式:光圈

手动

滤色镜直径(mm)

M30.5 X 0.5

接口

C-mount

重量(g)

85

感应尺寸

2/3″

畸变率(%)

0.02

直径(mm)

Φ33 X 53.1

HF3520-12M

焦距(mm)

35

光圈范围

F2.0-F20

视角(H X V)

14.7°X11.0°(2/3″)

聚焦范围(mm)

∞-200

操作方式:聚焦

手动

操作方式:光圈

手动

滤色镜直径(mm)

M30.5 X 0.5

接口

C-mount

重量(g)

85

感应尺寸

2/3″

畸变率(%)

0.01

直径(mm)

Φ33 X 53.1
