Fujinon

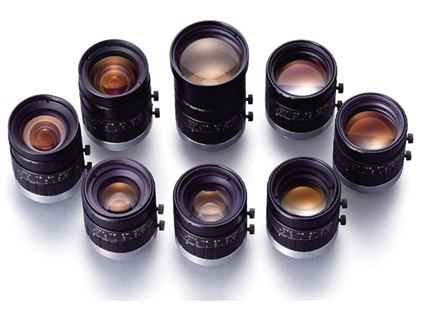

Fujinon 经济型150万像素 HF-HA系列

产品概述:
为了满足对高解像度和低失真的需求而研发的150万像素系列工业用定焦镜头,适用于工业检测对高清晰度的百万像素摄像系统的需求。 高解像度的设计适用于百万像素的摄像机 大口径F1.4设计,令在低光度的环境下也能拍摄出清晰的图像 实现了减小失真度,增加了周边光度,提高检测精度对振动、冲击都表现出耐用的外壳,加上为焦点和光圈锁定调节螺钉。 此外,“HF-HA”系列的8个机型的外径尺寸皆为φ29.5mm,与一般的小型机器视觉摄像机尺寸相同,有利于实现系统的小型化。镜头的镜筒上,光圈及聚焦的固定孔各设下载产品手册

功能特点

● 高解像度的设计适用于1.5百万像素的摄像机
● 低失真设计实现精确地图像输入,利于图像分析
● 小型、轻量和牢固的设计适用于各种系统
● 对振动、冲击表现出耐用的外壳,配备聚焦、光圈锁定螺钉。


规格参数

DF6HA-1B

焦距(mm)

6

光圈范围

F1.2-F16

视角(H X V)

57.3°X43.8° (1/2″)

聚焦范围(mm)

∞-100

操作方式:聚焦

手动

操作方式:光圈

手动

滤色镜直径(mm)

M27 X 0.5

接口

C-mount

重量(g)

55

感应尺寸

1/2″

畸变率(%)

-1.84

直径(mm)

Φ29.5 X 36.8

HF9HA-1B

焦距(mm)

9

光圈范围

F1.4-F16

视角(H X V)

53.3°X40.5°(2/3″)

聚焦范围(mm)

∞-100

操作方式:聚焦

手动

操作方式:光圈

手动

滤色镜直径(mm)

M27 X 0.5

接口

C-mount

重量(g)

55

感应尺寸

2/3″

畸变率(%)

-2.00

直径(mm)

Φ29.5 X 35

HF12.5HA-1B

焦距(mm)

12.5

光圈范围

F1.4-F16

视角(H X V)

39.2°X29.4°(2/3″)

聚焦范围(mm)

∞-100

操作方式:聚焦

手动

操作方式:光圈

手动

滤色镜直径(mm)

M25.5 X 0.5

接口

C-mount

重量(g)

45

感应尺寸

2/3″

畸变率(%)

-1.95

直径(mm)

Φ29.5 X 29.5

HF16HA-1B

焦距(mm)

16

光圈范围

F1.4-F16

视角(H X V)

30.5°X22.9°(2/3″)

聚焦范围(mm)

∞-100

操作方式:聚焦

手动

操作方式:光圈

手动

滤色镜直径(mm)

M25.5 X 0.5

接口

C-mount

重量(g)

45

感应尺寸

2/3″

畸变率(%)

-0.87

直径(mm)

Φ29.5 X 29.5

HF25HA-1B

焦距(mm)

25

光圈范围

F1.4-F16

视角(H X V)

19.4°X14.6°(2/3″)

聚焦范围(mm)

∞-150

操作方式:聚焦

手动

操作方式:光圈

手动

滤色镜直径(mm)

M25.5 X 0.5

接口

C-mount

重量(g)

45

感应尺寸

2/3″

畸变率(%)

-0.19

直径(mm)

Φ29.5 X 29.5

HF35HA-1B

焦距(mm)

35

光圈范围

F1.6-F22

视角(H X V)

14.3°X10.8°(2/3″)

聚焦范围(mm)

∞-250

操作方式:聚焦

手动

操作方式:光圈

手动

滤色镜直径(mm)

M25.5 X 0.5

接口

C-mount

重量(g)

45

感应尺寸

2/3″

畸变率(%)

0.10

直径(mm)

Φ29.5 X 29.5

HF50HA-1B

焦距(mm)

50

光圈范围

F2.3-F22

视角(H X V)

10.1°X7.6°(2/3″)

聚焦范围(mm)

∞-500

操作方式:聚焦

手动

操作方式:光圈

手动

滤色镜直径(mm)

M25.5 X 0.5

接口

C-mount

重量(g)

45

感应尺寸

2/3″

畸变率(%)

0.06

直径(mm)

Φ29.5 X 29.5

HF75HA-1B

焦距(mm)

75

光圈范围

F2.8-F22

视角(H X V)

6.7°X5.0°(2/3″)

聚焦范围(mm)

∞-1100

操作方式:聚焦

手动

操作方式:光圈

手动

滤色镜直径(mm)

M30.5 X 0.5

接口

C-mount

重量(g)

55

感应尺寸

2/3″

畸变率(%)

0.36

直径(mm)

Φ29.5 X 48
